シールラベル用全面検査装置 exa-cs イグザス【リミテッドタイプ/プレミアムタイプ】

シールラベル用全面検査装置

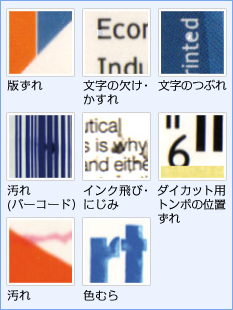

▼MYSCANで検出される不良例

MYSCANで検出される不良例

両軸サーボモータ仕様の搬送機にドイツEL社製検査カメラNYSCANを掲載した最新鋭の検査装置。

■主な機能

検査が困難な印刷物向けに、「チューブライト」(世界特許を取得)を使用し鏡面基材やホログラム、金、銀、アルミ箔の検査が可能になりました。蛇行修正装置:巻き出し軸、巻取り軸を駆動させる新型装置(実用新案出願中)。
このシステムは標準装備です。

■リミテッドタイプ仕様

紙幅 280mm
検査速度 80m/分
解像度 1365(pixel)
スキャン周波数 14000(line/秒)
1画素 0.21×0.12(ピクセルサイズ、X.Y)
最小検出欠点サイズ 0.22(mm2)

注.1画素(ピクセルサイズ)と最小検出欠点サイズは紙幅と検査速度により変化します。紙幅は最大330mm、検査速度は50m/分~100/分で検査をして下さい。

■プレミアムタイプ仕様

紙幅 280mm
検査速度 80m/分
解像度 4096(pixel)
スキャン周波数 18000(line/秒)
1画素 0.07×0.09(ピクセルサイズ、X.Y)
最小検出欠点サイズ 0.06(mm2)

注.1画素(ピクセルサイズ)と最小検出欠点サイズは紙幅と検査速度により変化します。紙幅は最大330mm、検査速度は50m/分~100/分で検査をして下さい。

■搬送機仕様

巻出し・巻取りシャフト 3インチ エアーシャフト
最大巻出し・巻取り径 φ600mm(オプションでφ650 可)
最大速度 5~150/分
対応検査幅 330mm(オプションで250mm、410mm 可)
両軸ACサーボモーター駆動
両軸蛇行修正駆動(実用新案出願中)糊殺しラベル対応仕様
オートテンション制御
逆転時再検査モード、再検査無しモード切替選択機能
機械重量 約600kg
機械寸法 W約1700mm×D約1250mm×H約1700mm
電源・消費電力 AC200V 3相 15A

リミテッドタイプの資料はこちら

シールラベル用高速スリッターリワインダー

■SR-280i 仕様書

1. 本機の目的

SR-280iはロール状製品を高速度で検品(抜け、カス残り)スリットし、設定枚数及び長さに小巻仕上げすることを目的とする機械です。本機は、カナダ アルペコ社のスリッターを基本に弊社が独自の技術で日本向けに改良、改装した高速検品スリッターリワインダーです。

オートテンションコントロールの採用で巻き取りの固さ調整は自由に調整でき、従来ギア切り替えだった巻取り種類も、弊社独自の2モーター駆動による周波数切り替え機構を取り入れ、スイッチ1個で簡単に切り替えられ、1インチ〜3インチまでの製品を表、裏に巻き取ることが可能になりました。

2. 機械性能
2-1. 運転速度 0〜150m/分
2-2. 原紙巾 280mm/最大(貴社仕様に変更可能です。)
2-3. 原紙径 Φ500mm/最大(ご希望によりΦ600も可)
2-4. 巻取り径 Φ400mm/最大
3. 機械装置
3-1. 巻き出し軸 Φ3インチ外部膨張エレメント型エアーシャフト(3点止め)標準装備
3-2. 巻き取り軸 Φ42外部膨張エレメント型エアーシャフト+3インチアダプター標準装備
3-3. 巻き出し装置 自動テンション制御装置(ニレコ)0〜5kg/f(最大)、パウダーブレーキ
3-4. 巻き取り装置 自動テンション制御装置(ニレコ)3.5kg/f(最大)、パウダークラッチ
3-5. スリッター部 上刃 セミオートエアーバルブ式(ヘリオス社製、イタリア)
下刃 駆動(ヘリオス社製、イタリア)、35mm/最小スリット巾
3-6. 蛇行修正装置 電気式センサーエッジ検出蛇行修正装置(BST)
3-7. カウンター部 枚数/透過式+長さ式枚数変換 計数装置(6桁2段プリセット)
3-8. 検査装置 ラベル抜け、カス残り検査装置(但し透明ラベルは不可)オプションです。オプションにて透明ラベル用は製作可能です。
3-9. 定位置停止装置 不良箇所を定位置にスローダウン、ストップさせ る機構です。
4. 運転速度 インバーター切り替えにより
4-1.   Φ1インチ〜Φ45mm------100m/分(最大)
Φ50mm〜Φ3インチ------180m/分(最大)
5. 運転操作部 レバー操作(寸動、運転、停止、リセット)
6. 非常停止 ボタンスイッチ1個
7. 電源及び
エアー
3相200V20A/0.5MP
8. 重量 約500Kg
  (備考)
オプション
1. スリッター上刃、下刃
2. 各種スペーサー(下刃と下刃の間の入れるもの)
3. 検品装置(抜けカス検査)追加列数。1列単位
4. 巻取り用エアーシャフト各種
5. 透明ラベル用センサー各種

リミテッドタイプの資料はこちら
